瑟尔莫床式 RTO 炉是针对中小型化工行业、合成树脂、涂料、油墨、胶黏剂、日化香料、塑料软包装、涂装、薄膜涂布等企业设计；借鉴国外先进床式 RTO 设计理念，开创性移植第三代旋转 RTO 优势技术，产品结构简洁、安装快捷、造价经济、操作便利，可满足环保达标需求与运行经济性。主体可灵活组合热水换热、热风换热、导热油锅炉、蒸汽锅炉、SCR 后处理五种模块。
Product Overview
产品详情总览

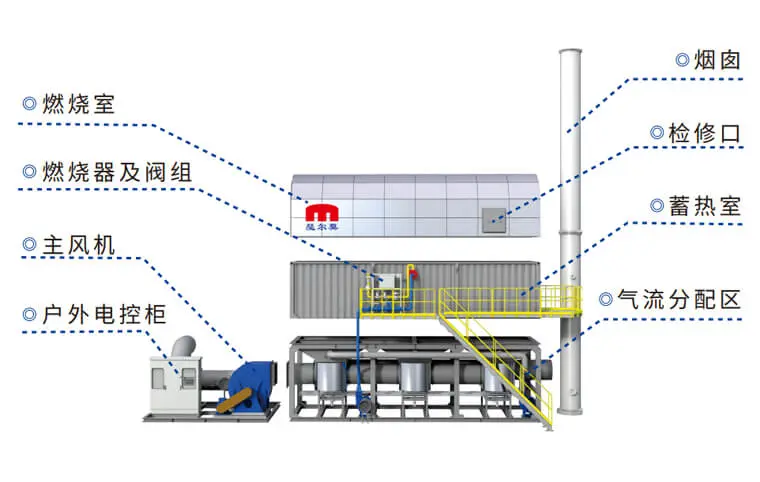

圆弧顶床式 RTO
适用于涂装、化工、制药、印刷等行业大风量、中低浓度 VOCs 废气治理
45天
生产周期
7天
安装周期
1天
调试周期
3天
陪产培训
Technical Advantages
技术优势
四大核心技术，让床式 RTO 更高效、更节能、更耐用
01
圆弧燃烧室
圆弧形燃烧室流场、温度场更均匀，VOCs 氧化更彻底，燃烧更稳定，净化效率 ≥99%，同时降低局部高温热应力，延长设备寿命。
02
提升阀超低泄漏
提升阀门泄漏率仅 0.001%，有效防止未处理废气短路逃逸，实现超低排放，满足最严苛的环保标准。
03
真空罩壳式保温
真空罩壳式保温结构，有效减少燃烧室辐射与对流散热，节能增效 3%，降低长期运行能耗成本。
04
模块化撬装设计
模块化撬装一体式设计，工厂预制、现场拼装，安装周期减半，占地更省，便于快速投产与后期扩建。
Five Configurations
五大类型
同一台圆弧顶床式 RTO，可组合 5 种余热回收 / 深度净化模块

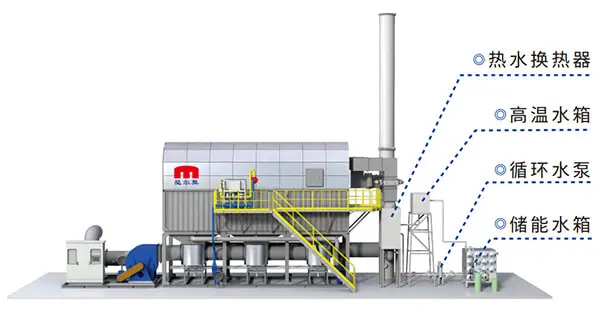

TYPE 01
RTO + 热水换热器
废气治理 + 余热制热水，采暖工艺两不误
在床式 RTO 炉体后串联热水换热系统，利用高温净化烟气余热制取热水，可满足厂区采暖、工艺热水、员工洗浴等需求。储能水箱缓冲热量波动，循环水泵自动运行，热水温度稳定，冬季运行经济性突出。

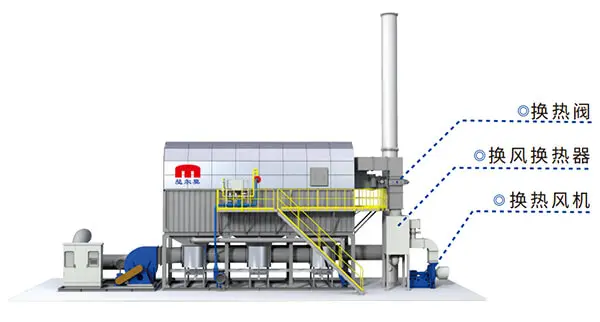

TYPE 02
RTO + 热风换热器
高温净化烟气加热洁净空气，替代电/气加热
利用 RTO 净化后的高温烟气加热洁净空气，为烘干、烘烤等工艺段提供高温热风，直接替代电加热或燃气加热。换热阀控制热量分配，换热风机稳定送风，热风温度高、换热效率高，与生产线烘干工艺联动控制，运行成本显著下降。
TYPE 03
RTO + 导热油锅炉
提供 180℃+ 稳定高温热媒，替代燃气导热油炉
通过换热阀将 RTO 高温烟气热量传递给导热油锅炉，为生产线提供稳定、高温的导热油热源（180℃ 以上），满足需要高温热媒的工艺，替代燃气导热油炉，大幅降低燃料成本，同时实现废气治理与供热协同。

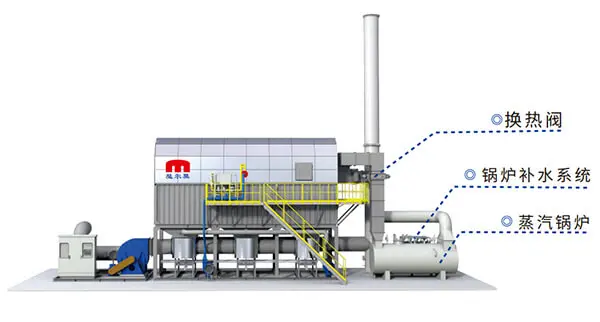

TYPE 04
RTO + 蒸汽锅炉
高温烟气产蒸汽供工艺用汽，综合能耗更低
RTO 高温烟气经换热阀进入蒸汽锅炉产生蒸汽，供给工艺用汽需求。锅炉补水系统自动控制水位与补水，运行安全稳定；废气治理与蒸汽生产协同，减少锅炉燃料消耗，综合能耗更低。
TYPE 05
预处理 + RTO + SCR + 后处理
复杂组分废气协同净化，超低排放达标
针对含卤素、含硫、含氮等复杂组分废气：预处理段（骤冷塔、前碱洗塔、除湿塔）去除腐蚀性组分与水分，保护蓄热体；RTO 高温氧化降解 VOCs；SCR 催化脱硝去除 NOx；后处理段（后碱洗塔）去除酸性产物，实现超低排放，全系统耐腐蚀材质设计，运行寿命长。
骤冷塔
降温
→
前碱洗塔
除酸
→
除湿塔
除水
→
RTO
氧化
→
SCR
脱硝
→
后碱洗塔
终洗
SELECTION TABLE
设备选型参数表
RTO + 热水换热器 标准配置选型参考（其他类型可按需定制）
| 设计风量（m³/h） | 蓄热室数量 | 占地（长×宽） | 标配价格（万元） |
|---|---|---|---|
| 5000 | 3 | 11m × 4.5m | 60 |
| 10000 | 3 | 12m × 5m | 70 |
* 价格均为标配参考价，实际以现场工况与选型方案为准，可咨询销售工程师获取详细报价。
